| 加工定制：是 | 品牌：青岛奥博 | 型号：ORBLWQ |
| 类型：叶轮式流量计 | 测量范围：0.5—4000m3/h | 精度等级：1.5/1.0 |
| 公称通径：20/25/32/40.............300mm | 适用介质：天然气，普通气体 | 工作压力：1.6MPa |
| 工作温度：-40—80℃ | 规格：ORBLWQ |
LWQ系列气体涡轮流量计
1、LWQ气体涡轮流量计应用领域：
适用于天然气、氮气、压缩空气等中低流速洁净气体；不适用液体或高温蒸汽及湿气
2、LWQ气体涡轮流量计产品特点：
?采用新型传感器，始动流量低、压力损失小
?优质合金涡轮，具有更高稳流作用，进口专用轴承，不易腐蚀、可靠性好、使用寿命长。
?采用新型微处理器与高性能的集成芯片，运算精度高
?既能用内电池长期供电运行，又可由外电源供电运行
?流量计表头可180°旋转，安装使用简单方便
?带RS485接口，进行远程监控
?仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6；防护等级为IP65
3、LWQ系列气体涡轮流量计可分为3大类，即：
（1）气体涡轮流量传感器/变送器：
按照不同的输出信号，该类产品可分为LWQ-N型和LWQ-A型
| LWQ-N型 | LWQ-A型 |
显示方式 | 无现场显示 | 无现场显示 |
信号输出 | 三线制脉冲输出，高电平≥8V，低电平≤0.8V | 工况4-20mA |
供电电源 | 12或24VDC | 24VDC |
防爆等级 | ExdIIBT6 | ExdIIBT6 |
应用环境 | 可作为工况流量信号的采集仪表，将流量信号远传至上位机 | |
特点 | ?不具备现场显示功能，只带信号输出，分为脉冲信号或者模拟电流信号 ?集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用 | |

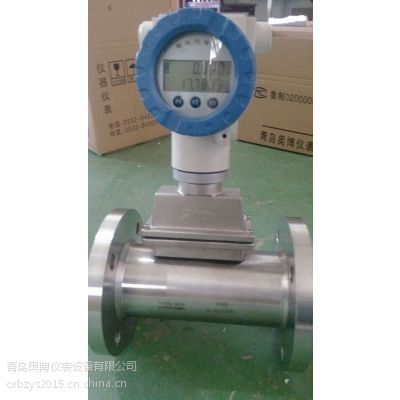

（2）一体化气体涡轮流量计
一体化气体涡轮流量计，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWQ-B型和LWQ-C型。
| LWQ-B型 | LWQ-C型 |
显示方式 | 同时显示工作状态下的瞬时流量、总累积流量 | 同时显示工作状态下的瞬时流量、 |
信号输出 | 无 | 工况4-20mA、工况脉冲 |
供电电源 | 3.6V锂电池供电（连续适用4年以上） | 24VDC外供电 |
防爆等级 | ExdIIBT6 | ExdIIBT6 |
应用环境 | ?在温度、压力相对稳定的工况现场，作为工业控制仪表 ?在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程自行运算到标况流量 | |
（3）智能一体化气体涡轮流量计
标准状态流量（标况流量）：指在20℃、生活大气压下的气体流量
显示方式 | ?同时显示标准状态下的瞬时流量、日累积流量、总累积流量以及温度、压力、电池电量等数据 |
信号输出 | ?标况4-20mA、工况脉冲信号、标况脉冲信号、RS485通讯协议 |
供电电源 | ?采用内置锂电池和外供24VDC双供电方式，当用户不需要任何信号 |
防爆等级 | ?ExdIIBT6 |
应用环境 | ?***计量或贸易结算 |
特点 | ?智能一体化气体涡轮流量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时 采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。 |
4、LWQ气体涡轮流量计技术参数
（1）管道口径及连接方式：25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接，25可采用螺纹连接
（2）精度等级：±1.5%R、±1%R
（3）仪表材质：表体：304不锈钢；叶轮：防腐ABS或优质铝金；显示器：铸铝
（4）被测介质温度：-20℃～+80℃
（5）供电电源：传感器/变送器：+12VDC、+24VDC（可选）；显示型：3.6V锂电池和24V双供电。
（6）两线制和三线制可选
（7）传输距离：≤1000m
（8）电气接口：内螺纹M20×1.5
（9）防爆等级：ExdIIBT6
（10）防护等级：IP65
LWQ气体涡轮流量计量程表：
公称通径 （mm） | 型号 | 标准量程 （m3/h） | 扩展量程 （m3/h） | 耐压等级 （Mpa） | ***高压等级 （Mpa） | 安装方式 | ||
DN25 | LWQ-25 | S | 2.5-25 | W | 4-40 | 1.6 | 2.5；4.0；6.3 | 法兰（螺纹） |
DN40 | LWQ-40 | S | 5-50 | W | 6-60 | 1.6 | 2.5；4.0；6.3 | 法兰（螺纹） |
DN50 | LWQ-50 | S1 | 6-65 | W1 | 5-70 | 1.6 | 2.5；4.0；6.3 | 法兰 |
S2 | 10-100 | W2 | 8-100 | 1.6 | ||||
DN65 | LWQ-65 | S | 15-200 | W | 10-200 | 1.6 | 2.5；4.0；6.3 | 法兰 |
DN80 | LWQ-80 | S1 | 13-250 | W1 | 10-160 | 1.6 | 2.5；4.0；6.3 | 法兰 |
S2 | 20-400 | W2 | ||||||
DN100 | LWQ-100 | S1 | 20-400 | W1 | 13-250 | 1.6 | 2.5；4.0；6.3 | 法兰 |
S2 | 32-65 | W2 | ||||||
DN125 | LWQ-125 | S | 25-700 |
| 20-800 | 1.6 | 2.5；4.0；6.3 | 法兰 |
DN150 | LWQ-150 | S1 | 32-650 | W1 | 80-1600 | 1.6 | 2.5；4.0；6.3 | 法兰 |
S2 | 50-1000 | W2 | ||||||
DN200 | LWQ-200 | S1 | 80-1600 | W1 | 50-1000 | 1.6 | 2.5；4.0 | 法兰 |
S2 | 130-2500 | W2 | ||||||
DN250 | LWQ-250 | S1 | 130-2500 | W1 | 80-1600 | 1.6 | 2.5；4.0 | 法兰 |
S2 | 200-4000 | W2 | ||||||
DN300 | LWQ-300 | S
| 200-4000 | W1 | 130-2500 | 1.6 | 2.5；4.0 | 法兰 |
W2 | 320-6500 | 1.6 | 2.5；4.0 | 法兰 | ||||
注1、表中“标准量程”中标示的测量范围为通用测量范围；（即适用于：LWQ-N/A/B/C/D） 2、表中“扩展量程”中标示得测量范围***用于“一体化气体涡轮流量计”或“智能一体化气体涡轮流量计”（即适用于：LWQ-B/C/D） | ||||||||
